Chọn Gối Đỡ Cho Băng Tải: 5 Lỗi Thường Gặp Cần Tránh
5 lỗi thường gặp khi chọn gối đỡ cho băng tải và cách khắc phục
Trong hệ thống băng tải công nghiệp, gối đỡ là bộ phận hỗ trợ đỡ và định vị trục quay, góp phần giúp cụm truyền động vận hành ổn định. Tuy nhiên, không phải cứ chọn đúng đường kính trục là có thể sử dụng gối đỡ phù hợp.
Thực tế, việc lựa chọn còn phụ thuộc vào kiểu lắp đặt, tải trọng, tốc độ quay, điều kiện môi trường và khả năng căn chỉnh trục. Bỏ qua những yếu tố này có thể khiến quá trình lắp ráp gặp khó khăn, phát sinh rung hoặc nóng bất thường, thậm chí làm giảm tuổi thọ của cụm ổ lăn.
Vậy cần lưu ý những gì khi chọn gối đỡ cho băng tải? Dưới đây là 5 lỗi thường gặp và cách kiểm tra trước khi đặt mua hoặc thay thế.

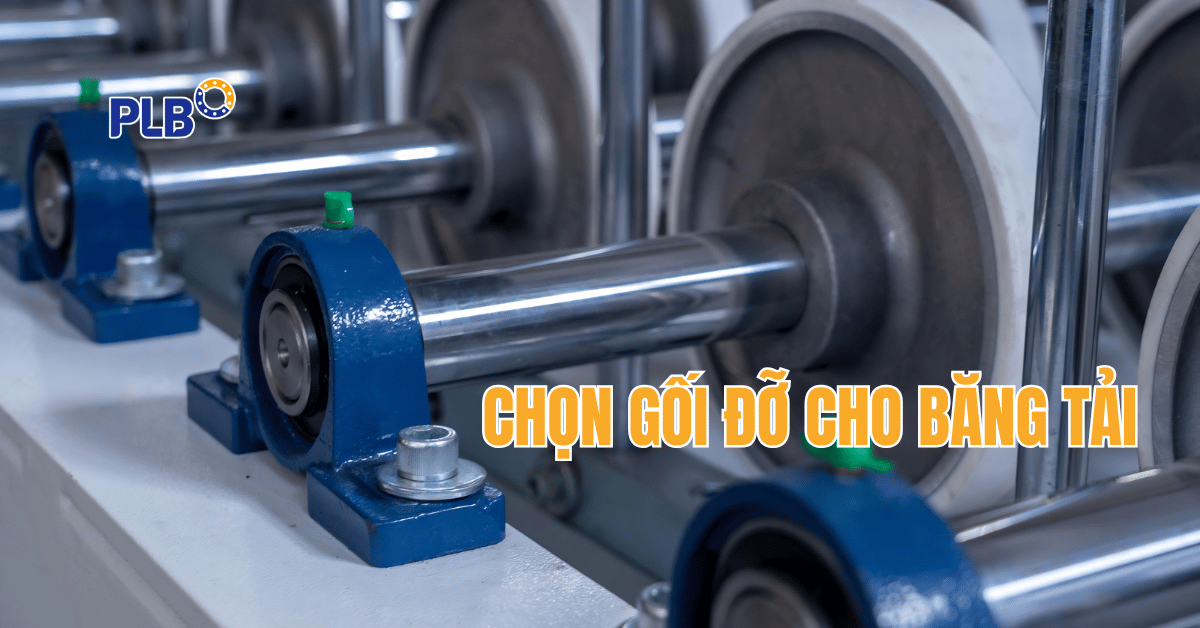

Vì sao cần chọn gối đỡ cho băng tải đúng kỹ thuật?
Gối đỡ thường được sử dụng để hỗ trợ trục tại các vị trí như trục con lăn, trục truyền động hoặc những cụm quay trong hệ thống băng tải. Tùy kết cấu máy, gối đỡ có thể được lắp trên mặt đế, mặt bên của khung hoặc cơ cấu có khả năng điều chỉnh vị trí.
Khi lựa chọn, cần phân biệt hai vấn đề:
- Đúng kích thước lắp đặt: Đường kính trục, kích thước đế, lỗ bu lông và chiều cao tâm trục phải phù hợp với kết cấu máy.
- Đúng điều kiện làm việc: Khả năng chịu tải, tốc độ quay, môi trường và phương án bôi trơn phải đáp ứng yêu cầu vận hành.
Một gối đỡ có kích thước lắp vừa chưa chắc đã phù hợp với tải trọng hoặc môi trường sử dụng. Vì vậy, nên kiểm tra cả thông số cơ khí lẫn điều kiện vận hành trước khi chọn mã sản phẩm.

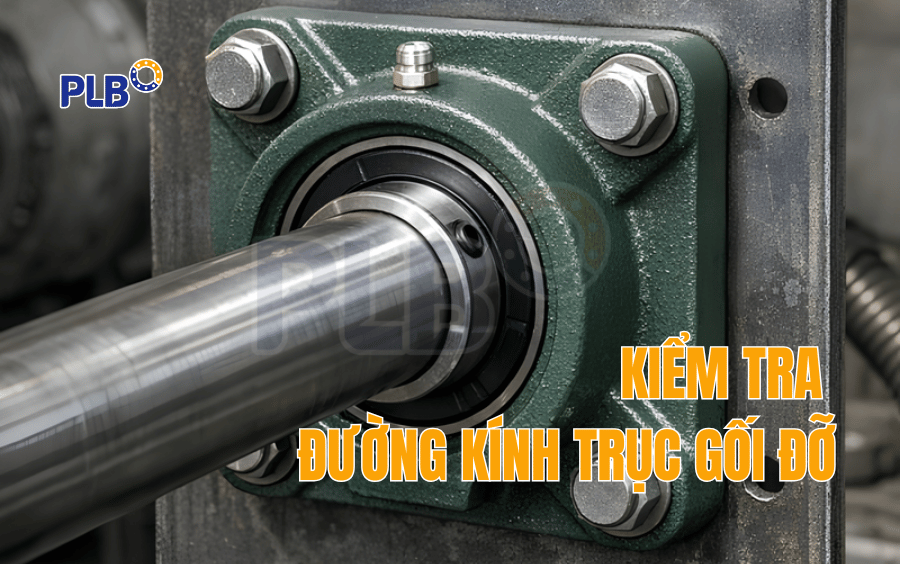

1. Chọn gối đỡ cho băng tải sai đường kính trục
Đây là lỗi cơ bản nhưng dễ gặp khi thay thế vật tư mà chỉ dựa vào hình dáng bên ngoài hoặc mã sản phẩm được ghi nhớ từ lần mua trước.
Đường kính lỗ của vòng bi lắp trong gối đỡ phải phù hợp với đường kính trục theo thiết kế. Nếu kích thước không tương thích, việc lắp đặt và cố định trục có thể không đảm bảo.
Cách kiểm tra đường kính trục
- Đo đường kính trục tại vị trí lắp vòng bi bằng dụng cụ đo phù hợp.
- Kiểm tra mã gối đỡ hoặc vòng bi hiện tại nếu còn thông tin.
- Đối chiếu đường kính lỗ, phương pháp khóa trục và tài liệu kích thước của nhà sản xuất.
- Kiểm tra tình trạng bề mặt trục, độ mòn hoặc hư hỏng tại vị trí lắp.
Không nên chọn mã chỉ dựa vào đường kính trục. Hai gối đỡ có cùng đường kính lỗ vẫn có thể khác nhau về kiểu thân, kích thước lắp hoặc khả năng làm việc.
Ví dụ: Nếu trục có đường kính danh nghĩa 25 mm, cần chọn cụm vòng bi có lỗ phù hợp với trục đó, đồng thời kiểm tra đúng kiểu gối và phương pháp cố định. Không nên tự ý gia công trục hoặc ép lắp khi chưa xác định nguyên nhân không tương thích.

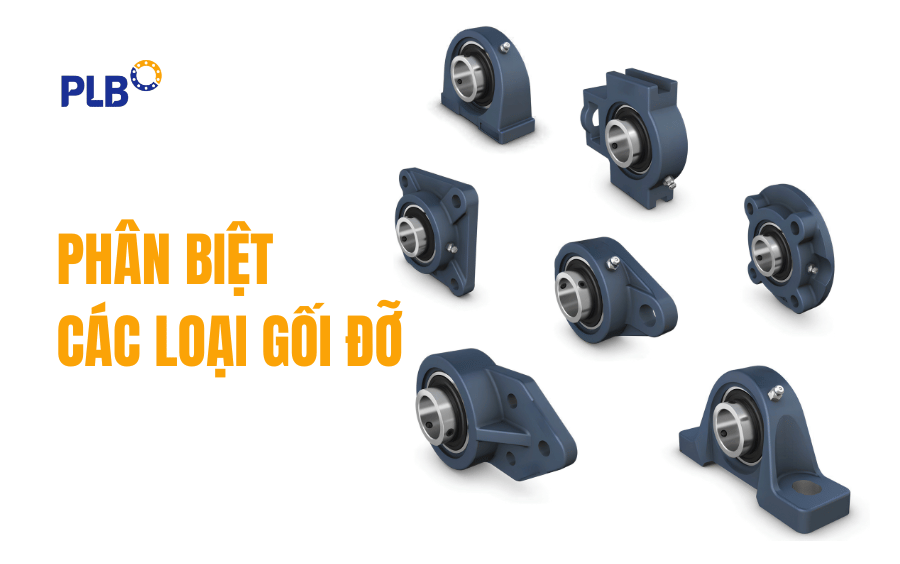

2. Chọn gối đỡ cho băng tải không phù hợp với vị trí lắp
Các dòng gối đỡ có thể có kết cấu thân và cách bắt cố định khác nhau. Nếu chỉ chọn theo hình dáng tương tự hoặc giá bán, sản phẩm có thể không phù hợp với khung băng tải hiện tại.
Một số kiểu thường gặp gồm:
- UCP – Gối đỡ đứng: Có đế để bắt trên bề mặt đỡ, thường gặp ở các cụm trục nằm ngang.
- UCF – Gối đỡ mặt bích vuông: Có mặt bích vuông với các vị trí bắt bu lông tương ứng.
- UCFL – Gối đỡ mặt bích oval: Có mặt bích dạng oval, cách bố trí lỗ bắt bu lông khác với UCF.
- UCT – Gối đỡ tăng chỉnh: Dùng trong các kết cấu phù hợp cần điều chỉnh vị trí trục, chẳng hạn một số cơ cấu căng băng tải.
Tên gọi và cấu hình cụ thể cần được đối chiếu theo dòng sản phẩm của nhà sản xuất; không nên chỉ dựa vào hình dáng tổng quát.
Nên chọn kiểu gối đỡ theo tiêu chí nào?
Trước tiên, xác định gối đỡ được lắp trên mặt đế hay mặt bên của khung. Tiếp theo, kiểm tra số lượng và khoảng cách lỗ bắt bu lông, chiều cao tâm trục, không gian xung quanh và nhu cầu điều chỉnh khi vận hành.
Nếu thay gối đỡ cũ bằng một kiểu khác, cần đối chiếu bản vẽ kích thước và đánh giá khả năng tương thích với kết cấu hiện hữu trước khi quyết định.
3. Không kiểm tra tải trọng và tốc độ vận hành
Gối đỡ làm việc trong hệ thống băng tải phải đáp ứng tải trọng phát sinh từ trục, con lăn, vật liệu vận chuyển và lực căng của băng tải. Tải thực tế còn phụ thuộc vào cách bố trí hệ thống, vị trí lắp và chế độ vận hành.
Chỉ chọn theo đường kính trục mà bỏ qua tải trọng có thể dẫn đến lựa chọn không phù hợp.
Những thông số cần xem xét
- Tải hướng kính: Lực tác dụng vuông góc với trục, thường là thành phần tải quan trọng ở nhiều cụm con lăn băng tải.
- Tải dọc trục: Lực tác dụng theo phương trục, cần được xem xét nếu kết cấu máy có phát sinh lực này.
- Tốc độ quay: Tốc độ vận hành phải nằm trong giới hạn cho phép của cụm vòng bi theo điều kiện sử dụng thực tế.
- Chế độ làm việc: Thời gian chạy liên tục, số lần khởi động, tải thay đổi và các tình huống quá tải có thể ảnh hưởng đến tuổi thọ.
Đặc biệt, khi băng tải vận chuyển vật liệu nặng hoặc thường xuyên khởi động dưới tải, cần đánh giá điều kiện làm việc thay vì chỉ dựa vào kích thước gối đỡ đang sử dụng.
Cách khắc phục: Thu thập thông số vận hành, đối chiếu tải trọng và tốc độ theo tài liệu kỹ thuật của nhà sản xuất. Nếu chưa xác định được tải thực tế, nên cung cấp sơ đồ bố trí, thông tin vật liệu và chế độ hoạt động để được hỗ trợ lựa chọn.

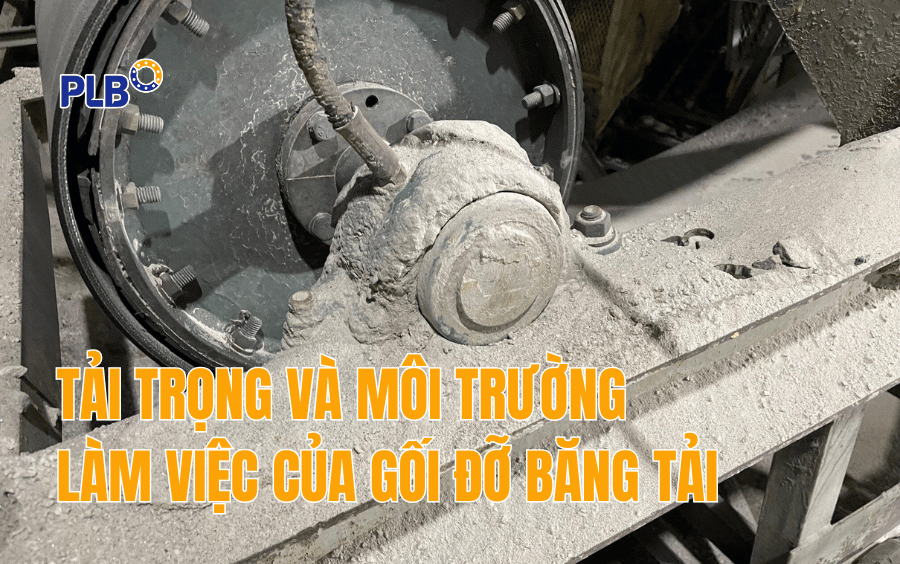

4. Bỏ qua môi trường làm việc khi chọn gối đỡ cho băng tải
Cùng một kiểu gối đỡ nhưng điều kiện sử dụng khác nhau có thể dẫn đến yêu cầu bảo vệ và bảo trì khác nhau.
Ví dụ, băng tải vận chuyển vật liệu rời có thể phát sinh nhiều bụi. Trong khi đó, băng tải ở khu vực vệ sinh thường xuyên hoặc có độ ẩm cao cần được xem xét kỹ về khả năng làm kín, nguy cơ ăn mòn và phương án bôi trơn.
Các yếu tố không nên bỏ qua
Bụi và hạt bẩn: Có thể xâm nhập vào cụm ổ lăn nếu khả năng làm kín không phù hợp, gây nhiễm bẩn chất bôi trơn và tăng mài mòn.
Nước và độ ẩm: Có thể làm tăng nguy cơ ăn mòn, đặc biệt khi nước tiếp xúc thường xuyên hoặc xâm nhập vào bên trong cụm vòng bi.
Nhiệt độ và tốc độ: Ảnh hưởng đến điều kiện làm việc của chất bôi trơn và khả năng vận hành của cụm ổ lăn.
Bôi trơn: Cần sử dụng loại chất bôi trơn và chu kỳ bảo trì phù hợp với khuyến nghị của nhà sản xuất, điều kiện tải và môi trường.
Không phải cứ sử dụng mỡ nhiều hơn là tốt hơn. Bôi trơn không đúng loại, sai lượng hoặc sai chu kỳ đều có thể gây bất lợi cho quá trình vận hành.
Cách khắc phục: Mô tả rõ môi trường sử dụng khi chọn gối đỡ. Nếu hệ thống tiếp xúc với bụi mịn, nước rửa hoặc hóa chất, cần kiểm tra khả năng làm kín, vật liệu và hướng dẫn bảo trì của đúng dòng sản phẩm dự kiến sử dụng.

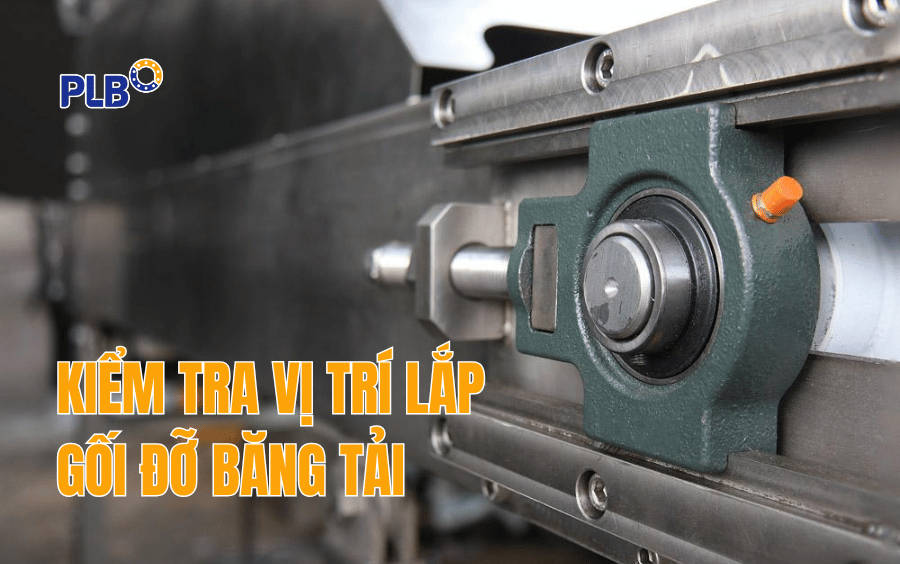

5. Không kiểm tra kích thước lắp đặt gối đỡ băng tải
Một lỗi thường gặp khi thay gối đỡ là sản phẩm có đường kính trục phù hợp nhưng không lắp vừa khung máy.
Nguyên nhân có thể đến từ khoảng cách lỗ bu lông, kích thước đế, chiều cao tâm trục hoặc không gian dành cho thao tác lắp ráp và bảo trì.
Ba thông số cần kiểm tra trước khi đặt mua
Khoảng cách tâm lỗ bu lông: Đo khoảng cách giữa các lỗ bắt bu lông trên đế hoặc mặt bích, sau đó đối chiếu với bản vẽ sản phẩm.
Chiều cao tâm trục: Kiểm tra khoảng cách từ mặt lắp đặt đến tâm trục để đảm bảo phù hợp với thiết kế của hệ thống.
Không gian lắp đặt: Xem xét khoảng trống xung quanh gối đỡ, khả năng đưa trục vào vị trí, siết bu lông và thực hiện bảo trì.
Ngoài ra, cần kiểm tra độ phẳng của bề mặt lắp, tình trạng khung thép và khả năng căn chỉnh trục. Nếu trục bị lệch hoặc kết cấu đỡ bị biến dạng, thay gối đỡ mới chưa chắc giải quyết được nguyên nhân gây sự cố.
Cách khắc phục: Chụp ảnh tổng thể vị trí lắp và ảnh cận cảnh các lỗ bắt bu lông. Khi cần thiết, bổ sung bản vẽ hoặc số đo thực tế để đối chiếu trước khi mua.
Bảng kiểm tra trước khi chọn gối đỡ cho băng tải
Trước khi đặt mua hoặc thay thế, có thể sử dụng bảng kiểm tra dưới đây để hạn chế sai sót.
| Hạng mục | Thông tin cần xác nhận |
|---|---|
| Đường kính trục | Đường kính thực tế và dung sai theo thiết kế |
| Kiểu gối đỡ | UCP, UCF, UCFL, UCT hoặc kiểu phù hợp khác |
| Kích thước lắp | Khoảng cách lỗ bu lông, kích thước đế, chiều cao tâm trục |
| Tải trọng | Tải hướng kính, tải dọc trục và tải phát sinh khi vận hành |
| Tốc độ | Tốc độ quay và chế độ làm việc |
| Môi trường | Bụi, nước, độ ẩm, nhiệt độ hoặc hóa chất |
| Bôi trơn, bảo trì | Loại chất bôi trơn, khả năng làm kín và chu kỳ bảo dưỡng |
| Thông tin sản phẩm | Mã hiện tại, bản vẽ hoặc tài liệu kỹ thuật của nhà sản xuất |
Nếu chưa có đủ thông tin, hãy ưu tiên xác nhận kích thước trục, kiểu lắp và vị trí bắt bu lông trước. Những thông số còn thiếu về tải trọng và môi trường cần được làm rõ trước khi chốt phương án sử dụng.
Cần cung cấp gì để được tư vấn chọn gối đỡ phù hợp?
Để quá trình lựa chọn diễn ra nhanh hơn, người phụ trách kỹ thuật hoặc mua vật tư nên chuẩn bị:
- Đường kính trục và mã gối đỡ đang sử dụng, nếu có.
- Ảnh tổng thể băng tải và ảnh cận cảnh vị trí lắp.
- Kích thước lỗ bu lông, chiều cao tâm trục hoặc bản vẽ liên quan.
- Thông tin tải trọng, tốc độ và thời gian vận hành.
- Mô tả môi trường làm việc và tình trạng bất thường nếu đang thay thế do sự cố.
PLB Việt Nam hỗ trợ tư vấn lựa chọn gối đỡ Asahi theo thông số trục, kết cấu lắp đặt và điều kiện vận hành thực tế. Việc cung cấp đủ thông tin ngay từ đầu giúp đối chiếu mã sản phẩm thuận tiện hơn, hạn chế chọn nhầm kích thước hoặc kiểu lắp.
Bạn đang cần chọn hoặc thay gối đỡ cho băng tải? Hãy gửi thông số trục, mã sản phẩm hiện tại và hình ảnh vị trí lắp cho PLB để được hỗ trợ kiểm tra phương án phù hợp.
Câu hỏi thường gặp về Gối đỡ cho băng tải
Chọn gối đỡ cho băng tải chỉ cần dựa vào đường kính trục có đủ không?
Không. Đường kính trục là thông số quan trọng nhưng cần kiểm tra thêm kiểu gối, kích thước lắp đặt, tải trọng, tốc độ và môi trường vận hành.
Có thể thay UCP bằng UCF hoặc UCFL không?
Không nên thay trực tiếp chỉ vì các loại có cùng đường kính lỗ vòng bi. UCP, UCF và UCFL có kết cấu lắp đặt khác nhau. Cần kiểm tra kích thước, vị trí bắt bu lông, chiều cao tâm trục và khả năng tương thích với khung máy.
Vì sao gối đỡ mới thay vẫn bị nóng hoặc rung?
Có nhiều nguyên nhân có thể gây ra hiện tượng này, chẳng hạn bôi trơn không phù hợp, lắp đặt hoặc căn chỉnh chưa đúng, tải vượt điều kiện thiết kế, nhiễm bẩn hoặc trục và kết cấu đỡ có vấn đề. Cần kiểm tra nguyên nhân thực tế thay vì mặc định gối đỡ mới bị lỗi.
Khi nào nên chọn gối đỡ tăng chỉnh UCT?
UCT phù hợp với các kết cấu được thiết kế để điều chỉnh vị trí trục, chẳng hạn một số cơ cấu căng hoặc điều chỉnh băng tải. Cần xác nhận kiểu lắp và kích thước của dòng sản phẩm cụ thể trước khi lựa chọn.
