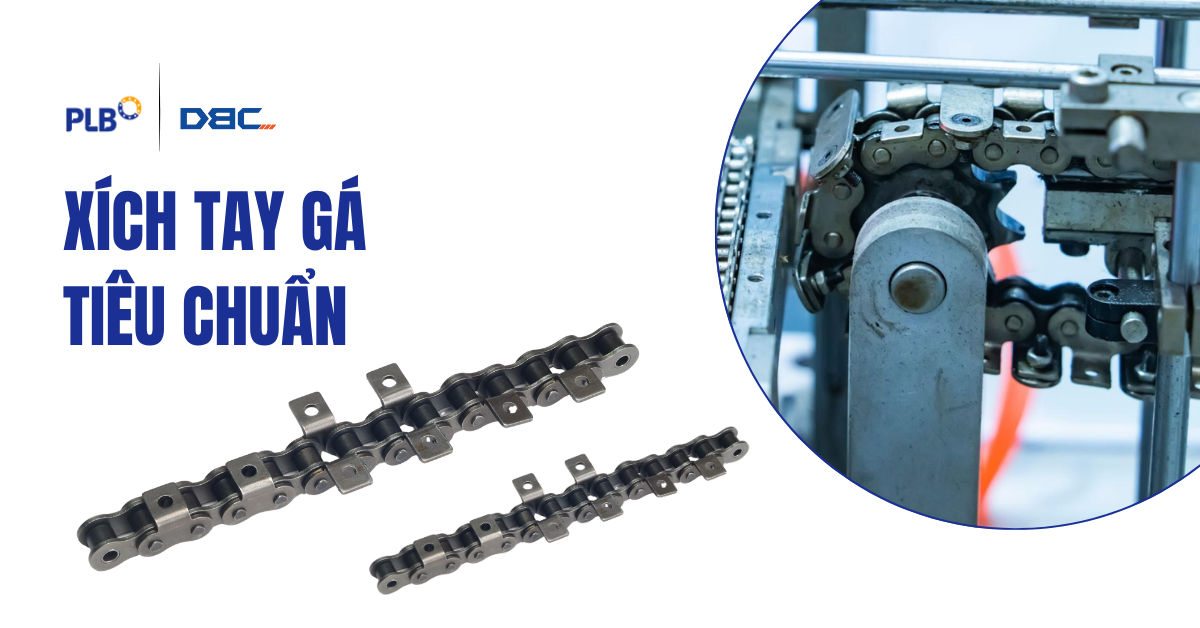

Xích tay gá tiêu chuẩn DBC – General Type

Xích tay gá tiêu chuẩn DBC là dòng xích công nghiệp có bổ sung tay gá để tạo điểm liên kết với chi tiết máy, bộ phận vận chuyển hoặc cơ cấu lắp đặt theo thiết kế. Tùy từng mã, tay gá có thể được bố trí theo phương ngang hoặc phương đứng, ở một bên hoặc hai bên của xích.

Việc lựa chọn xích tay gá cần căn cứ vào cấu tạo tay gá, mã xích nền và yêu cầu lắp ghép của hệ thống, thay vì chỉ dựa trên hình dạng bên ngoài.

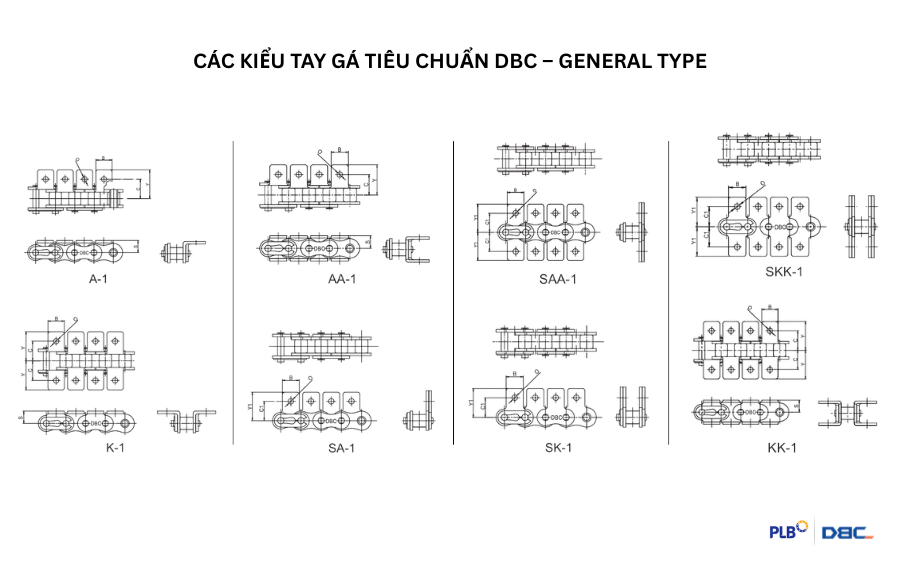

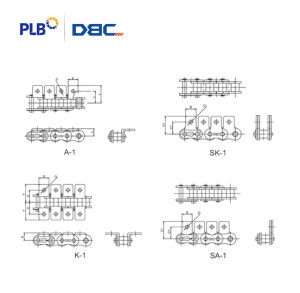

Các kiểu tay gá tiêu chuẩn DBC

Theo bảng phân loại trong catalogue, nhóm General Type có các ký hiệu như A, A-1, K, K-1, SA, SA-1, SK và SK-2.

• Kiểu A, A-1: Tay gá ngang một bên; A-1 có cấu hình một lỗ theo bảng phân loại.
• Kiểu K, K-1: Tay gá ngang hai bên; K-1 có cấu hình một lỗ theo bảng phân loại.
• Kiểu SA, SA-1: Tay gá đứng một bên; SA-1 có cấu hình một lỗ theo bảng phân loại.
• Kiểu SK, SK-2: Tay gá đứng hai bên; SK-2 có cấu hình hai lỗ theo bảng phân loại.

Các ký hiệu trên giúp định hướng tra cứu ban đầu. Khi đặt hàng, cần đối chiếu bản vẽ chính thức của đúng mã xích để xác nhận kích thước và cấu hình.

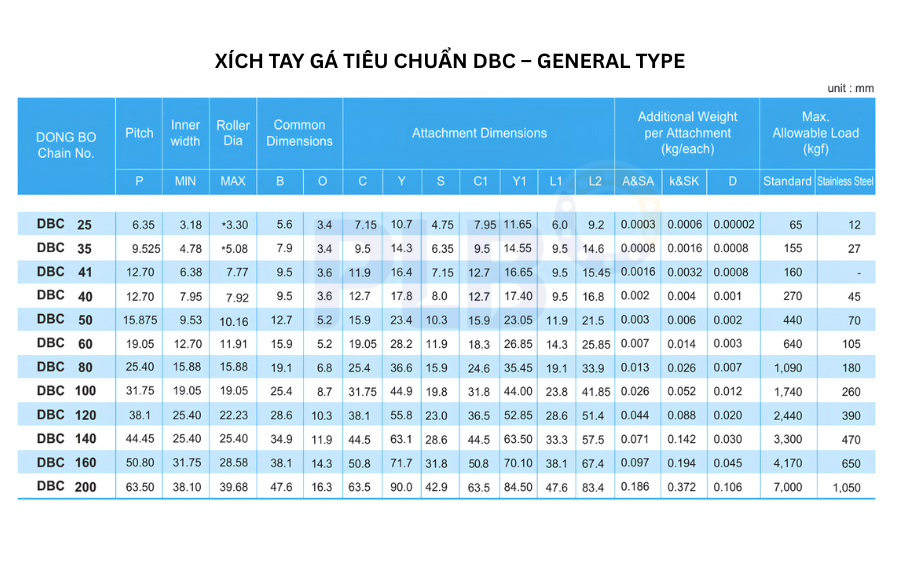

Thông số kỹ thuật xích tay gá tiêu chuẩn DBC

Cách lựa chọn xích tay gá tiêu chuẩn

Khi chọn xích cho hệ thống mới hoặc thay thế xích đang sử dụng, cần kiểm tra:

• Mã xích và bước xích hiện tại.
• Số dãy xích và kích thước liên quan.
• Kiểu tay gá, phương bố trí và số lỗ.
• Khoảng cách giữa các tay gá theo thiết kế.
• Kích thước lắp ghép và điều kiện vận hành.

Không nên mặc định hai sản phẩm có cùng kiểu tay gá sẽ thay thế được cho nhau nếu chưa xác nhận mã xích nền và bản vẽ kỹ thuật.

Tra cứu và báo giá xích tay gá tiêu chuẩn DBC tại PLB

PLB Việt Nam hỗ trợ khách hàng tra cứu xích tay gá DBC theo mã sản phẩm, kiểu tay gá và yêu cầu lắp đặt. Khách hàng có thể cung cấp mã xích đang sử dụng, hình ảnh sản phẩm hoặc bản vẽ kỹ thuật để được hỗ trợ đối chiếu.

Liên hệ PLB Việt Nam để được tư vấn và báo giá xích tay gá tiêu chuẩn DBC theo nhu cầu thực tế tại Hotline 0888 200 800 hoặc email marketing@plb.vn
